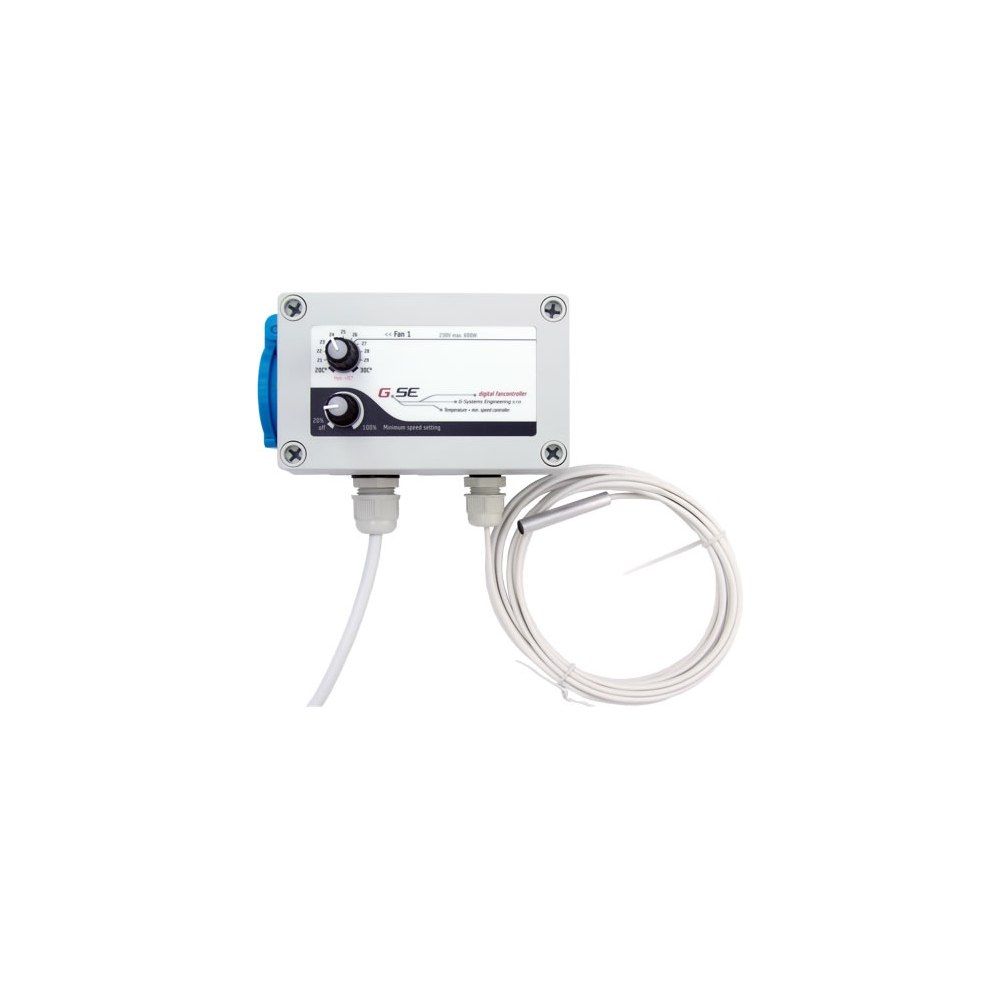

AUTOMATYCZNIE UTRZYMUJE STAŁĄ TEMPERATURĘ W BOXIE
-sterownik obrotów do wentylatorów promieniowych
-dostosowuje obroty do zmierzonej temperatury
-posiada:
.regulacje progu temperatury
.regulacje obrotów / prędkości wentylatora promieniowego
.wygodny sposób podpięcia wentylatora, gniazdo umieszczone na sterowniku
.kabel z czujką do pomiaru temperatury 4m
.kabel zasilający
-zasilanie 230V-50Hz, max. obciazenie: 2300W / 10A
-aby poznać zasadę działania sterownika zapoznaj się z opisem szczegółowym
-zakres regulacji temperatury: 20C° to -30C°
-zakres obrotów wentylatora: wyłączony, 20% do 100%
Kontroler ten jest cyfrowym, zależnym od temperatury regulatorem obrotów wentylacji do wentylatorów promieniowych wciągających powietrze, jak i wyciągających.
Działa on na zasadzie zmiany wydajności wentylatora gdy temperatura przekroczy wyznaczony punkt o 2st. Celsjusza. Przy zbyt wysokiej temperaturze, sterownik przyspieszy obroty łopat wentylatora, gdy temperatura się ustabilizuje na żądanym przez nas poziomie, wentylator wróci do wcześniej ustalonych obrotów. Czujnik załączony w zestawie ma kabel o długości 4m, gdyby był niewystarczający można go przedłużyć do 50m, z zachowaniem szczególnej uwagi podczas demontażu starego, montażu nowego przewodu jak i pierwszego uruchomienia ponieważ niepoprawny montaż może uszkodzić podzespoły urządzenia.
Pamiętaj aby nie umieścić czujnika zbyt blisko źródeł ciepła bądź światła, bo może to mieć wpływ na błędy pomiar i niewłaściwe zadane parametry.
GWARANCJA 36 MIESIĘCY - po zarejestrowaniu produktu.
Uniwersalna instrukcja obsługi do następujących produktów:
-Regulator temperatury i minimalnej prędkości obrotowej (wywiew)
-Regulator temperatury, minimalnej i maksymalnej prędkości obrotowej oraz histerezy (wywiew)
-Regulator temperatury, minimalnej prędkości obrotowej i podciśnienia (nawiew i wywiew)
-Regulator wilgotności, temperatury, minimalnej prędkości obrotowej i podciśnienia (nawiew i wywiew)
Wstęp
Bardzo dziękujemy za zakup urządzenia Digital Fancontroller. Digital Fancontroller jest to regulator prędkości obrotowej do pomieszczeń
z nawiewem, używany do sterowania wentylatorów wywiewnych lub wentylatorów nawiewnych i wywiewnych. Zadaniem wszystkich
urządzeń typu Fancontroller jest utrzymywanie stałej temperatury w pomieszczeniu przy jednoczesnym tworzeniu podciśnienia, żeby
zapobiec pojawianiu się zapachów.
Instrukcja obsługi
Włożyć wentylator wywiewny do lewego gniazdka oznaczonego (outtake fan) i w zależności od wersji wentylator nawiewny do prawego
gniazdka oznaczonego (intake fan). Zainstalować czujnik temperatury lub czujnik wilgotności i temperatury, który zaopatrzony jest w
4-metrowy kabel, w miejscu, w którym można dokonać pomiaru. Zwrócić przy tym uwagę na to, by nie znajdował się on blisko źródła
ciepła ani nie był naświetlany promieniami światła, żeby otrzymać możliwie dokładny pomiar powietrza w pomieszczeniu. W kablu
czujnika znajduje się niskie napięcie, które nie jest szkodliwe dla otoczenia. Jeżeli kabel pomiarowy jest zbyt krótki, przy czujnikach
temperatury można go przedłużyć do 50 metrów. Zwrócić uwagę na biegunowość i dokonać tej czynności w stanie pozbawionym
napięcia. Nieodpowiednie podłączenie wzgl. zwarcie spowoduje zniszczenie wrażliwych części procesora w urządzeniu!
Włożyć wtyczkę do gniazdka. Fancontroller się inicjalizuje; może to potrwać do 10 sekund; i miga zielona światełko ON, a wentylatory
działają na 50% swojej mocy. Po inicjalizacji światełko ON świeci się światłem ciągłym i od tego momentu Fancontroller działa.
Objaśnienie funkcji dostępnych w zależności od modelu
Regulator temperatury
Za pomocą przycisku „Temperature setting“ ustawia się żądaną temperaturę. Regulator zaczyna regulację od ustawionej wartości i przy
nadwyżce temperatury wynoszącej 2C° osiąga 100% wydajności regulacji. (Wyjątek stanowi tutaj regulator histerezy)
Regulator wilgotności
Za pomocą przycisku „Humidity setting“ ustawia się żądaną wilgotność. Regulator zaczyna regulację od ustawionej wartości i przy
nadwyżce wilgotności wynoszącej 10 rh osiąga 100% wydajności regulacji.
Regulator minimalnej prędkości obrotowej
Za pomocą przycisku „Minimum speed setting“ ustawia się minimalną prędkość obrotową wentylatora wywiewnego, poniżej której
nigdy nie należy zejść. Przy ustawieniu „of“ funkcję tę można również wyłączyć. W razie potrzeby wentylator włącza się automatycznie
poprzez temperaturę wzgl. wilgotność.
Regulator maksymalnej prędkości obrotowej
Za pomocą przycisku „Maximal speed setting“ ustawia się maksymalną prędkość obrotową, której nigdy nie należy przekraczać w celu
uniknięcia wielkiego hałasu przy pełnym obciążeniu. Funkcja maksymalnej prędkości obrotowej podlega funkcji minimalnej prędkości
obrotowej.
Regulator podciśnienia
Za pomocą przycisku „Negative pressure setting“ ustawia się podciśnienie w pomieszczeniu w trakcie procesu roboczego (regulacja
temperatury lub wilgotności). Redukuje on prędkość obrotową wentylatora nawiewnego synchronicznie do wywiewu, co pozwala
regulatorowi na utrzymanie stałego podciśnienia w pomieszczeniu.
Regulator histerezy
Za pomocą przycisku „Hysteresis setting“ ustawia się histerezę (zakres regulacji) temperaturę. Przy małej histerezie wynoszącej 1C°
regulator jest wrażliwy i aktywuje wentylator w zakresie od 0-100% w tym +1C° poprzez ustawioną wartość zadaną; przy wielkiej
histerezie wynoszącej 8C° wentylator aktywuje się ociężale.
Przepisy bezpieczeństwa
Fancontroller należy włożyć do gniazdka zabezpieczonego na 10 A lub 13 A. W przypadku uszkodzenia urządzenia najpierw należy
sprawdzić bezpiecznik w urządzeniu. Przed otwarciem puszki zawsze należy wyjąć wtyczkę. W urządzeniu istnieją napięcia zagrażające
życiu. 230 V ZAGROŻENIE ŻYCIA!!!
